¿Cómo funciona un sistema de carga EV?

Como con todas las innovaciones, con los nuevos inventos vienen nuevos desafíos. Esto incluye la dificultad para ofrecer confiabilidad con todos los vehículos eléctricos (EV) debido a la escasez de estaciones de carga EV.

¿Qué es un sistema de carga EV?

Un sistema de carga EV es cualquier combinación de dispositivos que un vehículo eléctrico utiliza para recibir suministro eléctrico para la carga del vehículo.

Esto incluye:

• La estación de carga (EVSE)

• la identificación de carga

• La instrucción que detalla los procesos de facturación

• el software y el mostrador

• Dispositivos de seguridad eléctrica pasiva y activa

Características de un sistema de carga EV

Fuente de alimentación : la electricidad puede provenir de la red, los sistemas de paneles a base de sol o las baterías almacenadas.

Estación de carga (EVSE) : esta unidad está diseñada para la administración de normas y restricciones cuantitativas adecuadas, además de los procesos de pago eléctrico autenticados.

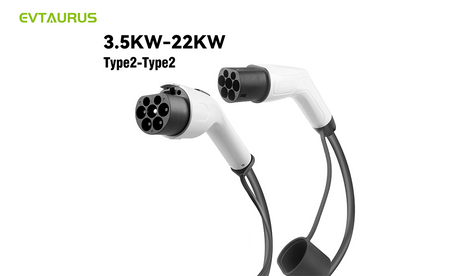

Tipos de conector : los estándares comunes incluyen CCS, CHADEMO, GB/T, Tesla NACS, Tipo 1 (SAE J1772) y Tipo 2 (Mennekes).
También hay numerosos procesos de software y sistemas cerrados que emplean el estándar OCPP de interfaz que se usan los puntos de carga para interactuar a través de un mástil remoto o un centro.

¿Cómo funciona un cargador EV?

Los EV y los vehículos enchufables vienen con un cargador enchufable que se conecta al puerto de carga del vehículo.

• Autenticación : para algunos sistemas, esto se hace con tarjetas RFID, una aplicación móvil o no requiere ninguna acción en absoluto.

• Comunicación : el cargador y el intercambio de baterías del vehículo sobre el estado de la batería, el nivel de voltaje y el límite de corte de carga.

• Flujo de energía : la corriente eléctrica se transfiere de manera segura a la batería del vehículo.

• Monitoreo : el sistema ajusta la velocidad y la temperatura de flujo de corriente para mantener el vehículo seguro.

• Finalización : la carga se detiene automáticamente cuando la batería está completamente cargada o cuando el controlador desconoce el cargador.

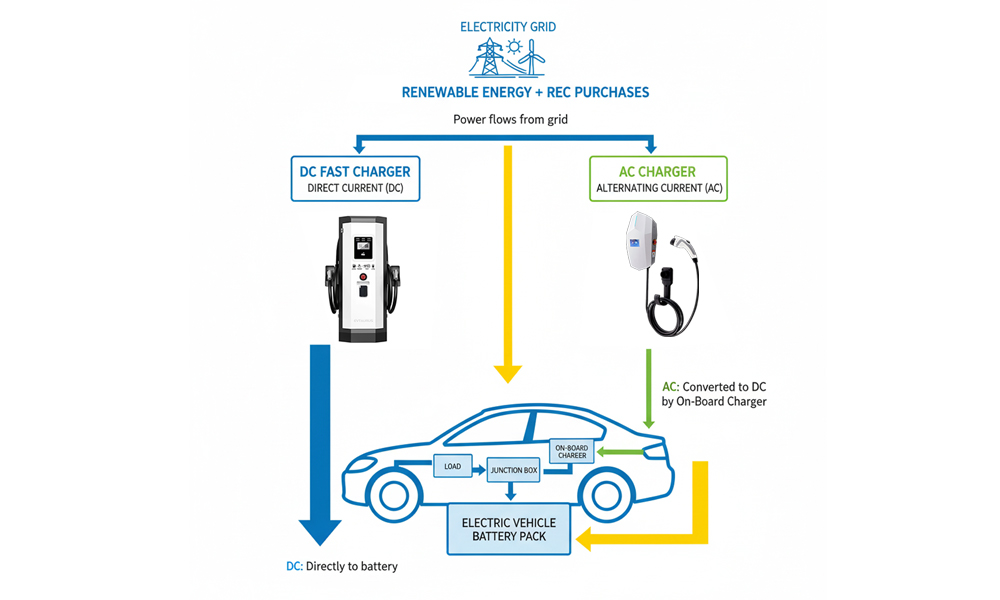

Tipos de carga EV

Carga de CA (Nivel 1 y Nivel 2)

• El cargador a bordo del EV convierte la corriente alterna (AC) en corriente continua (DC).

• Lo más conveniente para la carga nocturna en el hogar o en el lugar de trabajo.

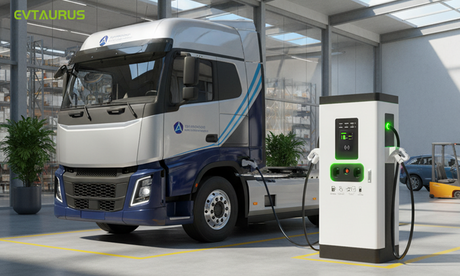

DC Cargo rápido (Nivel 3)

• Convierte AC a DC directamente dentro del cargador.

• Ofrece alimentación de CC a la batería del vehículo para una carga rápida.

• Lo más conveniente para carreteras, flotas y otros usos comerciales.
